Stereopsis (zien)

In de wetenschap van het zien is stereopsis de sensatie dat objecten in de ruimte niet plat zijn maar zich uitstrekken in de diepte, en dat objecten onderling op verschillende afstanden staan. Deze sensatie is veel sterker dan de suggestie van diepte die door tweedimensionaal perspectief wordt opgeroepen.

Het woord stereopsis komt van Griekse stereós, dat 'vast' betekent, en ópsis, dat 'uiterlijk, zicht' betekent. Samen duidt dit op het zien van de buitenkant van driedimensionale, "vaste" objecten.

Bij de mens zijn er twee mechanismen die de sensatie van stereopsis oproepen: binoculair dieptezien op basis van binoculaire dispariteit en monoculair dieptezien op basis van optische flow. Bij binoculair dieptezien ontstaat de sensatie door het verwerken van de verschillen in de retinabeelden die het gevolg zijn van het feit dat de twee ogen uit een andere richting kijken (binoculaire dispariteit). En bij bewegingszien ontstaat de sensatie door het verwerken van bewegingsinformatie als de waarnemer beweegt (optische stroom, parallax). De sensatie van stereopsis is in beide gevallen vergelijkbaar. Dit wordt in het onderstaande plaatje geïllustreerd. In het plaatje worden afwisselend de linker en rechter afbeelding van een stereofoto getoond. Mensen die op de foto dichterbij staan lijken sneller te bewegen dan mensen die verder weg staan. Dit wordt waargenomen als diepte: de personen lijken in diepte los van elkaar te staan. Als de twee afbeeldingen naast elkaar in een stereoscoop zouden worden bekeken dan wordt hetzelfde 3D beeld waargenomen, maar nu zonder beweging.

•
  Stereopsis veroorzaakt door alternerende stereobeelden.

In onderzoek naar dieptezien wordt de term stereopsis overwegend gebruikt voor binoculair dieptezien en niet voor de sensatie van diepte als gevolg van optische flow of parallax. Soms wordt de term relatieve diepte gebruikt. Deze term benadrukt dat niet de afstand tot de waarnemer wordt bedoeld maar de onderlinge diepterelaties van de waargenomen objecten. Als de betekenis duidelijk is uit de context, dan wordt ook het enkele woord diepte gebruikt in plaats van relatieve diepte.

Binoculair dieptezien komt voor in twee kwaliteiten: grove stereopsis en fijne stereopsis. Fijne stereopsis speelt een rol bij het herkennen van vormen en objecten en grove stereopsis bij ruimtelijke lokalisatie. In de hersenen zijn hiervoor twee neurofysiologische mechanismen aanwezig.

Binoculair dieptezien is een specialisatie van het vermogen tot richtingzien dat in een apart artikel wordt behandeld. Binoculair dieptezien is gebaseerd op kleine verschillen (dispariteiten) in de richting waarin het linker en rechter oog een object zien, en die het gevolg zijn van het feit dat de twee ogen ongeveer 6,5 cm uit elkaar staan.

Voorwaarden voor het optreden van binoculair dieptezien zijn dat de visuele richtingen in het linker en rechter oog een bepaalde gelijkenis hebben, min of meer op het zelfde moment worden geprikkeld, en het verschil tussen de richtingen in het linker en rechter oog (horizontale dispariteit) beperkt is. In het volgende wordt voor de genoemde aspecten op hoofdlijnen beschreven welke kennis er is over normale stereopsis bij de mens, en worden de basisbegrippen uitgelegd die nodig zijn om onderliggende brondocumenten te begrijpen..

Het onderzoek naar binoculair dieptezien begint bij Charles Wheatstone. Hij toonde aan het eind van de 19e eeuw als eerste aan dat horizontale dispariteit van verticale lijnen voldoende is om een sensatie van diepte op te roepen.^[1][2][3][4] Bela Julesz toonde in de 20e eeuw aan dat de sensatie ook optreedt met stippen (random dot stereogram) en dat het zien van diepte vooraf gaat aan het waarnemen van vormen. Jodi Krol toonde rond dezelfde tijd aan dat een licht-overgang (rand) nodig is, maar dat twee corresponderende randen met tegengesteld contrast geen dieptesensatie geven. Hij vond ook dat de diepte van de oppervlakken tussen deze randen een interpretatie zijn.^[5][6][7] De linker en rechter visuele richting moeten ongeveer gelijktijdig worden geprikkeld, maar dit hoeft niet exact op hetzelfde moment te gebeuren. Dit wordt geillustreerd met de Pulfrichillusie.

Kenneth Ogle (1950) vond dat de kwaliteit van de dieptesensatie verschilt bij kleine en bij grote dispariteiten en onderscheidt op basis hiervan verschillende typen stereopsis.^[8][9] Er wordt algemeen aangenomen dat bij het ontbreken van een sensatie van stereopsis het waargenomen beeld meestal in het vlak van de horopter wordt gezien. John Foley (1972) beschrijft dat in uitzonderingsgevallen het beeld ook iets achter of voor de horopter kan verschijnen.^[10] Jodi Krol (1982) laat zien dat dit laatste gebeurt als de ogen door bepaalde reflexen onbewust iets voor of achter het bedoelde fixatiepunt zijn gericht en het fixatiepunt dus niet op de horopter ligt.^[7]

Tenslotte, in de visuele cortex zijn zenuwcellen gevonden die zijn afgestemd op een bepaalde dispariteit.^[11] Deze cellen vormen de grondslag voor neurale modellen voor binoculair dieptezien^[12][13] en voor de oplossing van het te bespreken correspondentieprobleem. Deze cellen zijn onderdeel van twee neurofysiologische mechanismen die zijn gespecialiseerd in respectievelijk het herkennen van vormen en objecten^[14] en in ruimtelijke lokalisatie.^[15]

Als de aandacht wordt gericht op een punt F in de ruimte dan worden automatische oogbewegingen uitgevoerd waardoor het oog draait en punt F wordt afgebeeld op het punt van het oog waarmee het scherpst kan worden gezien, de fovea. De richting waarin het oog dan kijkt wordt de hoofdrichting van het oog (oculocentrische hoofdrichting) genoemd. Elk ander punt in de ruimte wordt door het oog in een bepaalde richting gezien die is uit te drukken als de hoek die deze richting maakt met de hoofdrichting. Dit wordt visuele richting of kortweg richting genoemd. De richtingen waarin elk oog hetzelde object zien zijn soms gelijk, maar meestal niet. Het verschil in richtingen wordt dispariteit genoemd. In het aparte artikel over richtingzien wordt uitgelegd hoe de hersenen de richtingen die elk oog ziet combineren tot een gecombineerd beeld met enkelbeelden, dubbelbeelden en gefuseerde beelden die schijnbaar worden gezien vanuit een punt midden tussen beide ogen (cyclopisch oog).

De horizontale afstand van ca 6,5 cm tussen de twee ogen zorgt er voor dat punten in de ruimte die op verschillende dieptes ten opzichte van het fixatiepunt liggen, een horizontaal richtingsverschil hebben. Dit verschil wordt horizontale dispariteit genoemd en uitgedrukt als het verschil tussen de hoeken α en β in de figuur. Naast horizontale dispariteit bestaat er ook verticale dispariteit. Met deze term wordt aangegeven dat de ogen verticaal niet zijn uitgelijnd bijvoorbeeld doordat het hoofd niet precies verticaal staat. Dit laatste wordt meestal gedeeltelijk of geheel gecorrigeerd met automatisch uitgevoerde oogbewegingen . Verticale dispariteiten kunnen in sommige gevallen ook een dieptegevoel oproepen.^[16]

De termen horizontale en verticale dispariteit zijn alleen logisch als de waarnemer zich rechtop bevindt. Een andere term die soms wordt gebruikt en die de lading beter dekt is binoculaire dispariteit. Binoculaire dispariteit heeft veel overeenkomsten met bewegingsparallax en wordt daarom soms ook wel binoculaire parallax genoemd. Ook bij beweginsparallax wordt een dieptesensatie opgeroepen, maar deze vereist dat de waarnemer beweegt of de waargenomen objecten bewegen ten opzichte van elkaar. Onder neurofysiologische mechanismen is te lezen dat bewegingsparallax mogelijk in het zelfde systeem wordt verwerkt als grove stereopsis.

Zie Horopter voor het hoofdartikel over dit onderwerp.

Punten op gelijke diepte met het fixatiepunt liggen op een cirkel door beide ogen en het fixatiepunt. Deze cirkel wordt horopter genoemd. Punten op deze cirkel projecteren op corresponderende punten in beide ogen, d.w.z. op punten die in het linker en rechter oog in dezelfde richting kijken. De horopter nemen we waar als een soort van scherm waarop we de wereld zien.

De richtingen in beide ogen van een punt D dat dichter bij is dan de horopter worden op dit scherm gekruist gezien: de richting waarin de richting van het linker oog wordt gezien bevindt zicht rechts van de richting van het rechter oog. Dit wordt gekruiste dispariteit of negatieve dispariteit genoemd.

De richtingen in beide ogen van een punt V dat verder weg is dan de horopter worden op dit scherm naast elkaar gezien: de rechter richting wordt rechts gezien. Dit wordt parallelle dispariteit of positieve dispariteit genoemd.

Charles Wheatstone toonde in 1838 aan dat twee objecten die (alleen) verschillen in horizontale dispariteit, een sensatie van relatieve diepte oproepen.^[17] Om te zorgen dat deze sensatie niet door tweedimensionaal perspectief kon zijn veroorzaakt gebruikte hij twee platte plaatjes met elk twee vertikale lijnen, een lijnstereogram, om de visuele richtingen op te roepen en vond hij de stereoscoop uit om deze plaatjes te kunnen bekijken.

Ogle (1950) heeft onderzocht hoe de sensatie van diepte af hangt van mate van dispariteit.^[18] Ogle vroeg een waarnemer om een punt F te fixeren en bewoog dan een verticale staaf Y in diepte weg van X. De grootte van de waargenomen diepte bleek bij kleine dispariteiten eerst lineair toe te nemen, en bij grotere dispariteiten weer af te nemen, en bij nog grotere dispariteiten totaal afwezig te zijn. In het laatste geval werd Y op de afstand van de horopter gezien.

Als Ogle de waarnemer vroeg tussen X en Y heen en weer te kijken (vergeren), dan bleek in een veel groter gebied dieptezien mogelijk.

Volgens het onderzoek van Ogle en anderen worden diepteverschillen alleen waargenomen in een smal gebied in de ruimte, verder weg en dichterbij dan de horopter en gebeurt dit met drie kwaliteiten: fijne stereopsis, grove stereopsis en geen stereopsis.^[19][20]

Bij fijne stereopsis kan de waarnemer de grootte van de diepte aangeven: hoe groter de dispariteit, hoe groter de waargenomen diepte. Ogle gebruikte hiervoor de term patente stereopsis. Latere onderzoekers vervingen deze term door fijne stereopsis.

Bij grove stereopsis kan de waarnemer wel aangegeven of het ene object verder weg staat dan het andere, maar niet hoeveel. Ogle gebruike hiervoor de term kwalitatieve stereopsis. Latere onderzoekers vervingen deze term door grove stereopsis.

In het overblijvende gebied worden objecten zonder dieptesensatie gezien, op of rond de afstand van de horopter, en meestal als dubbelbeeld.

Horizontale dispariteit is een voorwaarde voor het zien van relatieve diepte, maar niet een voldoende voorwaarde. De visuele richtingen in het linker en rechter oog moeten ook een bepaalde gelijkenis hebben zoals gelijke licht-overgangen (randen) of vlekjes, en moeten min of meer gelijktijdig worden geprikkeld. Oogbewegingen zorgen er daarbij voor dat objecten in de ruimte zo veel mogelijk op corresponderende punten in beide ogen vallen en de dispariteit zo klein mogelijk blijft.

Hering suggereerde al in 1864 dat de visuele richtingen gelijke "randen" moeten bevatten en dat de opperlakken tussen deze randen bij het waarnemen worden "ingevuld".^[21] Dit is door Krol (1982, p. 38-39) bevestigd.^[22] Randen met een tegengesteld contrast geven geen dieptesensatie. Het zien van een tegengesteld contrast wekt een oogbewegingsreflex op waardoor de tegengestelde contrasten niet op corresponderende punten vallen en de randen iets voor of achter het fixatiepunt lijken te liggen.^[7]

De kleur en helderheid hoeft niet gelijk te zijn. Stereopsis treedt zelfs op bij tegengestelde kleuren, waarbij de waargenomen kleur afwisselt tussen de twee kleuren. Er is daarbij geen kleurmenging (Krol 1982, p. 38-39).^[22]

Julesz (1971) heeft met random dot stereogrammen aangetoond dat stereopsis ook plaats vindt als de visuele richtingen bestaan uit kleine, willekeurige witte en zwarte vlekjes, waarbij een bepaalde groep vlekjes in het linker beeld is verschoven in het rechter oog. Ieder oog afzonderlijk ziet alleen maar vlekjes, maar beide ogen samen zien de groep van verschoven vlekjes als een vorm met diepte.^[23]

Figuur. Random dot stereogram

Figuur. Verborgen vorm. In het beeld worden afwisselend het linker en rechter plaatje van het bovenstaande random dot stereogram getoond. Door de beweging die dan zichtbaar wordt is te zien welke vorm in het stereogram verborgen is. In dit geval een vierkant. Dit vierkant wordt ook zichtbaar als het stereogram met een stereoscoop wordt bekeken, alleen dan beweegt het vierkant niet.

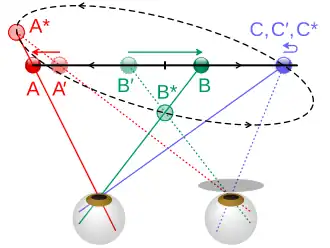

De visuele richting in het linker en rechter oog moeten gelijktijdig of kort na elkaar geprikkeld worden. Een illustratie van niet-gelijktijdige prikkeling is de Pulfrich illusie, waarbij (volgens de verklaring van het Pulfrich effect) een donker glas voor een van beide ogen de signalen van dat oog vertraagt.

Bij het bekijken van de heen en weer gaande beweging van de ruitenwisser van een auto, met een grijsfilter of een zonnebrilglas voor een van de ogen, lijkt de ruitenwisser een elliptische beweging in diepte te maken. Hij lijkt zelfs door het glas heen te bewegen. Deze illusie werd voor het eerst beschreven door Pulfrich in 1922.

Oogbewegingen zijn belangrijk om de voorwaarden die nodig zijn voor stereopsis te realiseren en deze voorwaarden in stand te houden. Verticale oogbewegingen en rotatiebewegingen zorgen er voor dat bij een beweging van het hoofd de beelden in het linker en rechter oog op de juiste, gelijke hoogte komen en blijven. Vergentiebewegingen (convergentie en divergentie) zorgen er voor dat de horopter zodanig in de ruimte wordt geplaatst en gehouden dat objecten die de aandacht hebben, optimaal binnen het gebied voor stereopsis liggen.^[24] Een groot deel van deze bewegingen gebeurt reflexmatig.

Om bij onderzoek te zorgen dat de ogen het juiste punt fixeren (vergentie) en reflexen het resultaat niet beïnvloeden, worden verschillende methoden toegepast. Een methode bestaat uit het onverwacht en dusdanig kort aanbieden van de stimuli dat de ogen geen tijd hebben om een oogbewegingsreflex uit te voeren. Een andere methode bestaat uit het met zogenaamde nonius lijnen zichtbaar maken dat de waarnemer juist fixeert. Het linker en rechter oog zien daarbij, boven respectievelijk onder het fixatiepunt, allebei een haarlijn die het andere oog niet ziet en die uitgelijnd moeten zijn. Een laatste methode bestaat uit het registreren van de oogbewegingen tijdens het experiment.

Als er in een oog een visuele richting is die met meerdere visuele richtingen in het andere oog gecombineerd kan worden om een sensatie van diepte te geven, dan staan de hersenen voor een keuzeprobleem: welke combinatie is de juiste en wordt er gezien? Julesz noemt dit het correspondentieprobleem en heeft dit probleem met Random dot-stereogrammen onderzocht.^[23] Uit dit onderzoek blijkt o.a. dat het visuele systeem de voorkeur geeft aan het zien van vlakken (globaliteitsprincipe) en dat vormen pas worden ingevuld nadat dispariteiten zijn vastgesteld. Krol heeft het correspondentieprobleem ook onderzocht, maar nu met natuurlijke stimuli (tweespijkerillusie). waarbij door te voelen en uit meerdere posities te kijken, kan worden vastgesteld welke "interpretatie" de juiste is. Het blijkt dat altijd de interpretatie met de minste diepte wordt gezien.

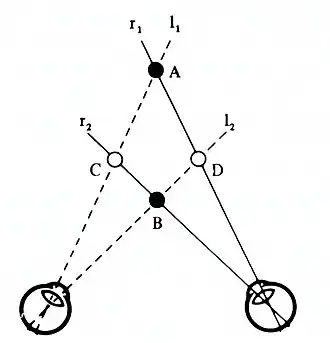

Bij de tweespijkerillusie worden twee naalden op de posites A en B getoond. Onder de juiste waarnemingscondities zijn deze naalden onzichtbaar en worden in plaats van deze echte objecten twee naalden op de posities C en D gezien. Deze naalden zijn er niet echt en worden door Krol daarom schijnbeelden genoemd.

In de jaren zestig ontdekten Horace Barlow, Colin Blakemore en Jack Pettigrew neuronen in de visuele cortex van de kat waarvan het receptieve veld zich in verschillende horizontale posities in beide ogen bevond.^[25] Hiermee werdt de neurale basis voor stereopsis gelegd. Hun bevindingen werden betwist door David Hubel en Torsten Wiesel, hoewel ze uiteindelijk toegaven toen ze vergelijkbare neuronen vonden in de visuele cortex van de aap.^[26] In de jaren 80 ontdekten Gian Poggio en anderen neuronen in de V2 van de apenhersenen die reageerden op de diepte van stereogrammen met willekeurige stippen.^[27]

Fijne stereopsis wordt verwerkt door een systeem van kleine cellen dat fijne details en kleur verwerkt in een omgeving die relatief langzaam verandert.^[14] Dit systeem speelt een grote rol in het herkennen van vormen en objecten en houdt zich bezig met "wat" wordt gezien. Grove stereopsis (en daaraan gekoppelde dubbelbeelden) worden verwerkt door een systeem van grote cellen dat grote veranderingen zoals beweging, contrast en snelle veranderingen verwerkt in een relatief snel veranderende omgeving.^[15] Dit systeem is gericht op localisatie en oriëntatie in de ruimte. De zenuwbanen van beide systemen lopen van de ogen naar de visuele cortex. Het systeem voor fijne stereopsis loopt vervolgens door naar de inferieure temporale cortex waar "wat"-informatie wordt verwerkt (parvo route). Het systeem voor grove steropsis loop door naar de posterieure pariëtale cortex waar de “waar”- en “hoe”-informatie wordt verwerkt (magno route). Beide systemen lijken gedeeltelijk parallel aan elkaar te werken maar werken ook samen. Als een systeem uitvalt kan het andere systeem soms nog wel functioneren: mensen die geen fijne stereopsis hebben kunnen soms wel grove stereopsis ervaren.^[28] Voor dynamische dispariteitsverwerking, zie^[29][30][31]

Stereopsis heeft een positief effect op het oefenen van praktische taken zoals het inrijgen van een naald en het vangen van ballen (met name bij snelle balspellen).^[32]), het uitschenken van vloeistoffen en andere. Beroepsactiviteiten kunnen het bedienen van stereoscopische instrumenten zoals een binoculaire microscoop omvatten. Hoewel sommige van deze taken kunnen profiteren van compensatie van het visuele systeem door middel van andere dieptesignalen, zijn er enkele functies waarvoor stereopsis noodzakelijk is. Beroepen die een nauwkeurige afstandsbeoordeling vereisen, vereisen soms een zekere mate van stereopsis; vliegtuigpiloten hebben in het bijzonder zo'n vereiste (zelfs als de eerste piloot die solo rond de wereld vloog zijn prestatie volbracht met alleen monoculair zicht.)^[33] Ook chirurgen^[34] vertonen normaal gesproken een hoge stereoacuïteit. Wat betreft autorijden vond één onderzoek een positief effect van stereopsis in specifieke situaties, alleen op middellange afstanden.^[35] Bovendien vond een onderzoek onder ouderen dat schittering, verlies van gezichtsveld en het bruikbare gezichtsveld voorspellers waren van betrokkenheid bij een ongeval, terwijl de visuele scherpte, contrastgevoeligheid en stereoacuïteitsscores van ouderen niet geassocieerd waren met ongevallen.^[36]

Binoculair zien heeft naast stereopsis nog andere voordelen, met name de verbetering van de kwaliteit van het zicht door binoculaire sommatie; Mensen met scheelzien (zelfs degenen zonder diplopie) scoren lager op binoculaire sommatie, en dit lijkt mensen met scheelzien ertoe aan te zetten om in visueel veeleisende situaties één oog te sluiten.^[37][38] Stereopsis is ook belangrijk voor objectherkenning en voor het doorzien van camouflage.^[23]
